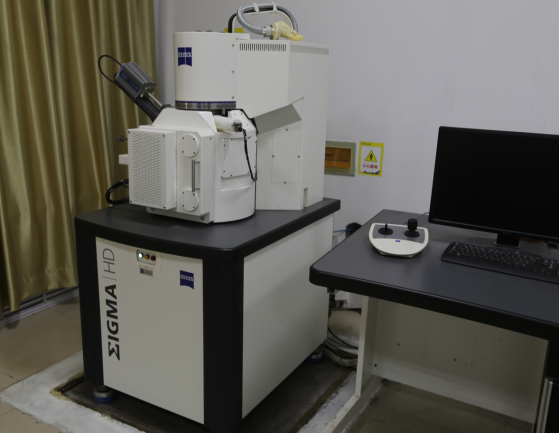

热场发射扫描电子显微镜

仪器分类

扫描式电子显微镜

仪器生产商

德国蔡司

运行状态

正常在线

资产编号

20152574

所属机构

太阳集团tyc539-材料科学与工程学院

资产负责人

徐国辉

使用模式

按样预约

购置日期

2015-09-18

放置位置

王城校区E楼ES102

仪器价格

215万

规格

ZEISS SigmaHD

仪器产地

德国

主要配件

EDS

购买经办人

徐国辉

仪器大类

通用分析测试设备

仪器种类

显微镜及图象分析仪器

应用领域

冶金、材料学科

主要参数

分辨率：1nm；放大倍数：15X～250,000X；加速电压：0.1kV～30kV；试样尺寸：j60mm（最大）

按时计费

校内按120元/样（不超过8张图）；校外按240元/样（不超过8张图）；喷金100元/锅；校内能谱：30元/次，报告10元/次；校外能谱：60元/次，报告20元/次；

联系人及

联系方式

王青峰   13937969423

徐国辉   13613790878

曹钦存   13838471560

仪器介绍

Sigma系列产品是基于Gemini设计研发的，此项技术已运用超20年之久，不断打磨改进，具有完整高效的探测系统、出色的图像分辨率和易用性等特点。Gemini的设计原理通过对二次电子（SE）和/或背散射电子（BSE）的探测来确保高效的信号检测，其物镜的设计结合了静电场与电磁场，在大幅提升光学性能的同时将它们对样品的影响大大降低。同时，本设备配备的Inlens测器安装在电子束光路的正光轴上，减少了重新校准的操作，大大的缩短了成像时间。Gemini电子束推进器技术可以保证在超低加速电压下获得小束斑和高信噪比的图像。此外，它确保了电子束在镜筒中运动时始终保持高加速电压，更至出镜筒后才减速至设定电压，更大程度地减小外部杂散磁场对系统灵敏度的影响。

其他说明

本设备不能用于对磁性等相关材料的测试。
